鋼筋機械連接接頭的現場與加工





連接接頭的現場加工



（1）直螺紋鋼筋絲頭加工。直螺紋鋼筋絲頭加工應當符合以下規定。

①鋼筋端部應當采用帶鋸、砂輪鋸或帶圓弧形刀片的專用鋼筋切斷機切平。

②鐓粗頭不應有與鋼筋軸線相垂直的橫向裂紋。

③鋼筋絲頭長度應當滿足產品設計要求，極限偏差應為0～2.0p（p為螺紋的螺距，下同）。

④鋼筋絲頭宜滿足6f級精度要求，應當采用專用直螺紋量規檢驗，通規應能順利旋人并達到要求的擰入長度，止規旋入不得超過3p。各規格的自檢數量不應少于10％，檢驗合格率不應小于95％。



（2）錐螺紋鋼筋絲頭加工。錐螺紋鋼筋絲頭加工應當符合以下規定。

①鋼筋端部不得有影響螺紋加工的局部彎曲。

②鋼筋絲頭長度應當滿足產品設計要求，擰緊后的鋼筋絲頭不得相互接觸，絲頭加工長度極限偏差應為-0.5p～-1.5p。

③鋼筋絲頭的錐度和螺距應當采用專用錐螺紋量規檢驗；各規格絲頭的自檢數量不應少于10％，檢驗合格率不應小于95％。



連接接頭的現場安裝

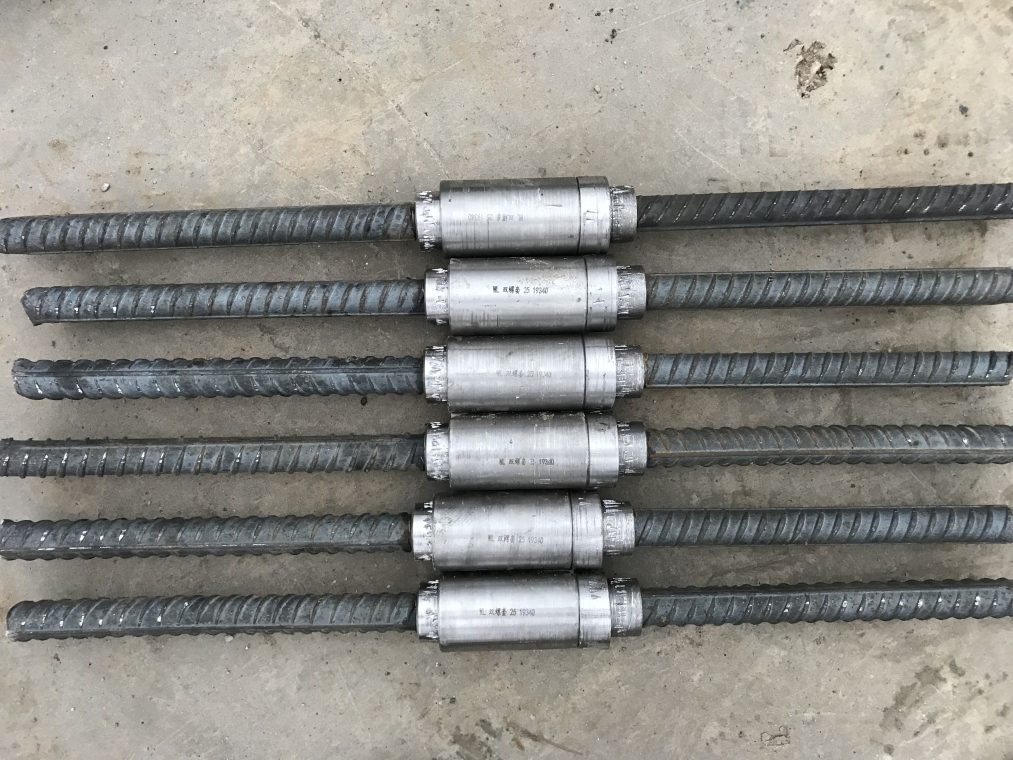

（1）直螺紋接頭的安裝。直螺紋接頭的安裝應當符合下列規。

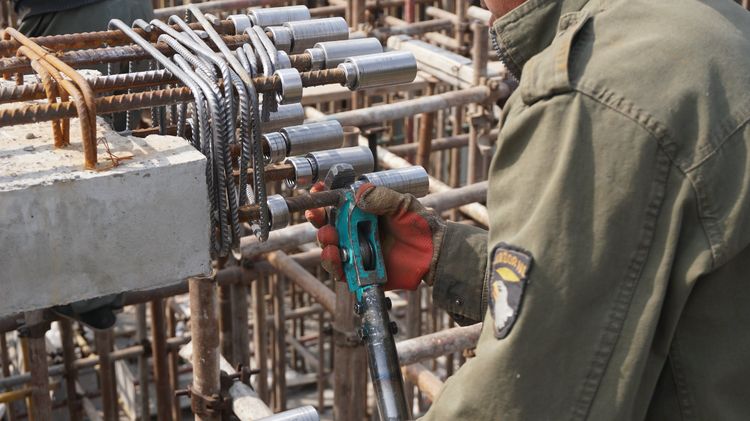

①安裝接頭時可以用管鉗扳手?jǐn)Q緊，鋼筋絲頭應當在套筒中央位置相互頂緊，標準型、正反絲型、異徑型接頭安裝后的單側外露螺紋不宜超過2p；對無法對頂?shù)钠渌甭菁y接頭，應當附加鎖緊螺母、頂緊凸臺等措施緊固。

②接頭安裝后應當用扭力扳手校核擰緊扭矩，最小擰緊扭矩值應符合規定。

③校核用扭力扳手的準確度級別可以選用10級。



直螺紋接頭安裝時最小擰緊扭矩值

鋼筋直徑／mm	≤16	18~20	22~25	28~32	36~40
擰緊扭矩／（N·m）	100	200	260	320	360





（2）錐螺紋接頭的安裝。錐螺紋接頭的安裝應當符合下列

①接頭在安裝時嚴格保證鋼筋與連接件的規格相一致。

②接頭在安裝時應用扭力扳手?jǐn)Q緊，擰緊扭矩值應當滿表5-2的要求。

③校核用扭力扳手與安裝用扭力扳手應當區分使用，校核用扭力扳手應每年校核1次，準確度級別不應低于5級。



錐螺紋接頭安裝時擰緊扭矩值

鋼筋直徑／mm	≤16	18~20	22~25	28~32	36~40
擰緊扭矩／（N·m）	100	180	240	300	360



（3）套筒擠壓接頭的安裝。套筒擠壓接頭的安裝應當符合以下規定。

①鋼筋端部不得有局部彎曲，不得有嚴重銹蝕和附著物。

②鋼筋端部應有擠壓套筒后可以檢查鋼筋插人深度的明顯標記，鋼筋端頭離套筒長度中點不宜超過10mm。

③擠壓應當從套筒中央開始，依次向兩端擠壓，擠壓后的壓痕直徑或套簡長度的波動范圍應用專用量規檢驗；壓痕處套簡外徑應為原套筒外徑的0.80～0.90倍，擠壓后套筒長度應為原套筒長度的1.10～1.15倍。

④擠壓后的套筒不應有可見裂紋。
