建筑工程鋼筋連接一般要求有哪些？



鋼筋連接方式，可分為綁扎搭接、焊接、機械連接等。由于鋼筋通過連接接頭傳力的性能總不如整根鋼筋，因此設置鋼筋連接原則為：鋼筋接頭宜設置在受力較小處，同氣根鋼筋上宜少設接頭，同一構件中的縱向受力鋼筋接頭宜相互錯開。



1．接頭使用規定

（1）直徑大于12mm以上的鋼筋，應優先采用焊接接頭或機械連接接頭。

（2）當受拉鋼筋的直徑大于28mm及受壓鋼筋的直徑大于32mm時，不宜采用綁扎搭接接頭。

（3）軸心受拉及小偏心受拉桿件（如桁架和拱的拉桿）的縱向受力鋼筋不得采用綁扎搭接接頭。

（4）直接承受動力荷載的結構構件中，其縱向受拉鋼筋不得采用綁扎搭接接頭。



2．接頭面積允許百分率

同一連接區段內，縱向鋼筋搭接接頭面積百分率為該區段內有搭接接頭的縱向受力鋼筋截面面積與全部縱向受力鋼筋截面面積的比值。

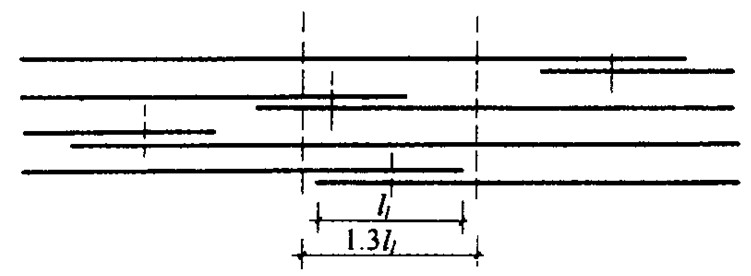

（1）鋼筋綁扎搭接接頭連接區段的長度為1.3l₁（l₁為搭接長度），凡搭接接頭中點位于該連接區段長度內的搭接接頭均屬于同一連接區段（圖9-8）。同一連接區段內，縱向受拉鋼筋搭接接頭面積百分率應符合設計要求；當設計無具體要求時，應符合下列規定：





接區段內的縱向受拉鋼筋綁扎搭接接頭

1）對梁、板類及墻類構件，不宜大于25%；

2）對柱類構件，不宜大于50%；

3）當工程中確有必要增大接頭面積百分率時，對梁類構件不應大于50%；對其他構件，可根據實際情況放寬。

縱向受壓鋼筋搭接接頭面積百分率，不宜大于50%。



（2）鋼筋機械連接與焊接接頭連接區段的長度為35倍d（d為縱向受力鋼筋的較大直徑），且不小于500mm。同一連接區段內，縱向受力鋼筋的接頭面積百分率應符合設計要求；當設計無具體要求時，應符合下列規定：

1）受拉區不宜大于50%；受壓區不受限制；

2）接頭不宜設置在有抗震設防要求的框架梁端、柱端的箍筋加密區；當無法避開時，對等強度高質量機械連接接頭，不應大于50%；

3）直接承受動力荷載的結構構件中，不宜采用焊接接頭；當采用機械連接接頭時，不應大于50%。



3．綁扎接頭搭接長度

（1）縱向受拉鋼筋綁扎搭接接頭的搭接長度應根據位于同一連接區段內的鋼筋搭接接頭面積百分率按下列公式計算：

l_l＝ξl_a

式中? l_a縱向受拉鋼筋的錨固長度

ξ縱向受拉鋼筋搭接長度修正系數

縱向受拉鋼筋搭接長度修正系數

縱向鋼筋搭接接頭面積百分率（%）	≤25	50	100
ξ	1.2	1.4	1.6



（2）構件中的縱向受壓鋼筋，當采用搭接連接時，其受壓搭接長度不應小于縱向受拉鋼筋搭接長度的0.7倍，且在任何情況下不應小于200mm。



（3）在梁、柱類構件的縱向受力鋼筋搭接長度范圍內，應按設計要求配置箍筋。當設計無具體要求時，應符合下列規定：

1）箍筋直徑不應小于搭接鋼筋較大直徑的0.25倍；

2）受拉搭接區段的箍筋間距不應大于搭接鋼筋較小直徑的5倍，且不應大于100mm；

3）受壓搭接區段的箍筋的間距不應大于搭接鋼筋較小直徑的10倍，且不應大于200mm；

4）當柱中縱向受力鋼筋直徑大于25mm時，應在搭接接頭兩個端面外l00mm范圍內各設置兩個箍筋，其間距宜為50mm。
